Stahlkonstruktion Co., Ltd. Hebeis Changtong.
20 Jahre Fernsehturmentwurf und Produktionserfahrung
Stellen Sie umfassende Berufsberatungsdienste zur Verfügung
Hat unzählige Fernmeldebetriebsgesellschaften gedient
Herkunftsort: | China |
Markenname: | ChangTong |
Zertifizierung: | ISO9001:2008 |
Modellnummer: | JGT190409-4 |
Min Bestellmenge: | 1-teilig |
---|---|
Preis: | USD1000-1500/Ton |
Verpackung Informationen: | Containertransport, entsprechend Kundenanforderungen für das angemessene Verpacken, die allgemeine S |
Lieferzeit: | 30-45days |
Zahlungsbedingungen: | L/C, T/T, Western Union |
Versorgungsmaterial-Fähigkeit: | 20000Ton/year |
Produktname: | Sendung Zuggestänge 40 ft-Radio und der selbsttragende Fernsehturm | Material: | Q345/Q235 |
---|---|---|---|
Oberflächenbehandlung: | Heiß-Bad galvanisiert | Höhe: | 15m-80m/Customized |
Windgeschwindigkeit: | 30m/s | Quantität der Plattform: | 2/3/Customized |
Antennen-Art des 4 Bein-Winkeleisen-Turms: | G/M, RRU, CDMA, MW etc. | Lebenszeit: | Mehr als 30 Jahre |
Anwendung: | Fernsehturm | Zertifizierung: | ISO9001:2008 |
Markieren: | BTSröhrenstahlturm,fm Röhrenstahlturm,15m Röhrenantennenmast |
Der Radio- und Fernsehturm wird mit einer Plattform für Prozess, Liaowang und andere Zwecke ausgerüstet. Das Niveau, die Zahl und die Anordnungshöhe werden entsprechend den Gebrauchsanforderungen bestimmt. Die Form der Plattform hängt vom Abschnitt des Turmkörpers ab. Die Komponenten der Plattformstruktur werden im Allgemeinen vom Winkeleisen, vom Kanalstahl, vom Ich-Strahl und von anderem Abschnittstahl gemacht. Um hoch gelegene Installation zu erleichtern, werden die Komponenten zuerst in das Hochziehen von Einheiten angeschlossen indem man schweißt, und die Einheiten werden durch Bolzen angeschlossen.
Entwurf | ||
1. Entwurfs-Code | TIA/EIA-222-G/F | |
Struktur-Stahl | ||
2. Grad | Flussstahl | Hochfester Stahl |
GB/T 700: Q235B, Q235C, Q235D | GB/T1591: Q345B, Q345C, Q3455D | |
ASTM A36 | ASTM A572 Gr50 | |
EN10025: S235JR, S235J0, S235J2 | EN10025: S355JR, S355J0, S355J2 | |
3. Entwurfs-Windgeschwindigkeit | Bis 250 km/h | |
4. zulässige Ablenkung | 0,5-~1,0 Grad-@ Betriebsgeschwindigkeit | |
5. Spannungsstärke (Mpa) | 360~510 | 470~630 |
6. Streckgrenze (t≤16mm) (Mpa) | 355 | 235 |
7. Verlängerung (%) | 20 | 24 |
8. Schlagfestigkeit KV (j) | 27 (20°C)---Q235B (S235JR) | 27 (20°C)---Q345B (S355JR) |
27 (0°C)---Q235C (S235J0) | 27 (0°C)---Q345C (S355J0) | |
27 (- 20°C)---Q235D (S235J2) | 27 (- 20°C)---Q345D (S355J2) | |
Bolzen u. Nüsse | ||
9. Grad | Grad 4,8, 6,8, 8,8 | |
10. Standards für mechanische Eigenschaften | ||
10,1 Bolzen | ISO 898-1 | |
10,2 Nüsse | ISO 898-2 | |
10,3 Waschmaschinen | ISO 6507-1 | |
11. Standards für Maße | ||
11,1 Bolzen | DIN7990, DIN931, DIN933 | |
11,2 Nüsse | ISO4032, ISO4034 | |
11,3 Waschmaschinen | DIN7989, DIN127B, ISO7091 | |
Schweißen | ||
12. Methode | CO2 schirmte Elektroschweißen u. versenktes Elektroschweißen ab (SÄGE) | |
13. Standard | AWS D1.1 | |
Markierung | ||
14. Methode der Markierung der Mitglieder | Hydraulische Presse-Stempeln | |
Galvanisierung | ||
15. Galvanisationsstandard von Stahlprofilen | ISO 1461 oder ASTM A123 | |
16. Galvanisationsstandard von Bolzen und von Nüssen | ISO 1461 oder ASTM A153 | |
Test | ||
17. Fabriktest | Zugversuch, Elementanalyse, Sharpy-Test (Schlagversuch), Kaltbiegen, Preece-Test, Hammertest |

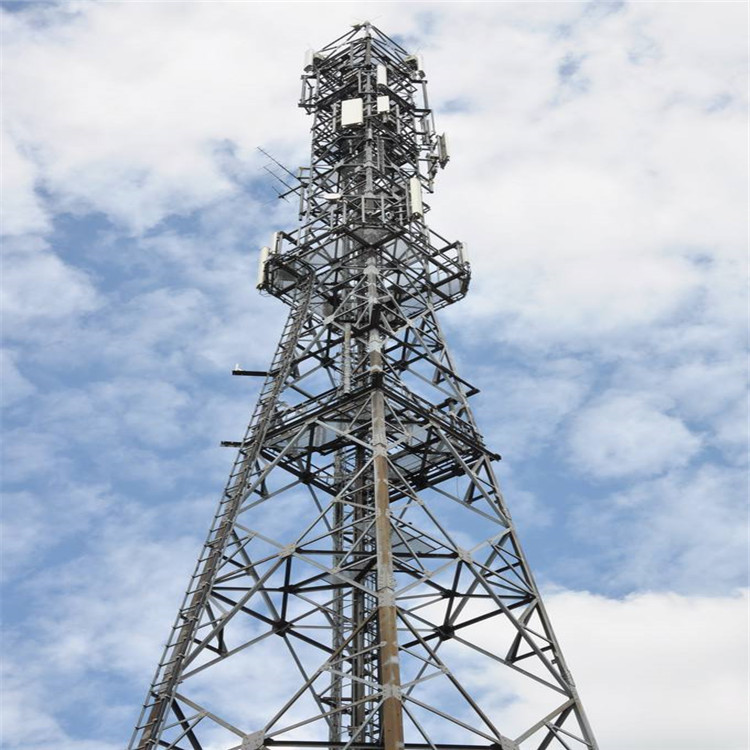

Kommunikations-Winkeleisenturm 2019 des Turms 4G Versorgung 4G Hebeis Chang Tong beweglicher einröhriger
Fernsehturm, die strukturelle hauptsächlichform der Winkeleisenstruktur mit vier Spalten, Winkeleisenstruktur mit drei Spalten
[Hauptfunktion] wird sie hauptsächlich für Signalübertragung verwendet.
[Hauptzweck] wird er in China Mobile, in China Unicom, in China Telecom, China-Turmfirma und in China Railway Communication Company verwendet.
[Strukturform] ist es hauptsächlich Winkeleisenstruktur.
[Strukturinhalt] wird Q235B-Stahl oder Stahl- oder 20 ﹥ Q345B Stahl im Allgemeinen benutzt, die das Heißbad sind, das für rostfeste Behandlung galvanisiert wird, und die Verbindungsbolzen sind Grad 6,8. Blitzableiter wird auf die Turmspitze eingestellt, und der Blitzschutz, der Widerstand erdet, ist weniger als oder Gleichgestelltes zu 10 Ohm.
[Windgeschwindigkeitswiderstand der technischen Parameter]: 30m/s, Eisbeschichtungswiderstand: 8mm, seismische Intensität: 8 Grad, Betriebstemperatur: 35-55 ℃, Vertikalität: 1/1000.
[Höhenmaß] 10m-50m.
[Produkteigenschafts] Rundstahl oder -Winkeleisen wird als das Turmmaterial, mit kleinem Windlastskoeffizienten und Widerstand des starken Winds benutzt. Die Turmspalte wird durch äußeren Flansch oder plattiertes Winkeleisen zu bügeln angeschlossen, und der Bolzen wird gespannt, also zu beschädigen ist nicht einfach, und die Instandhaltungskosten werden verringert.
[Nutzungsdauer] 30-50 Jahre
[Garantiezeitraum] 1-3 Jahre
